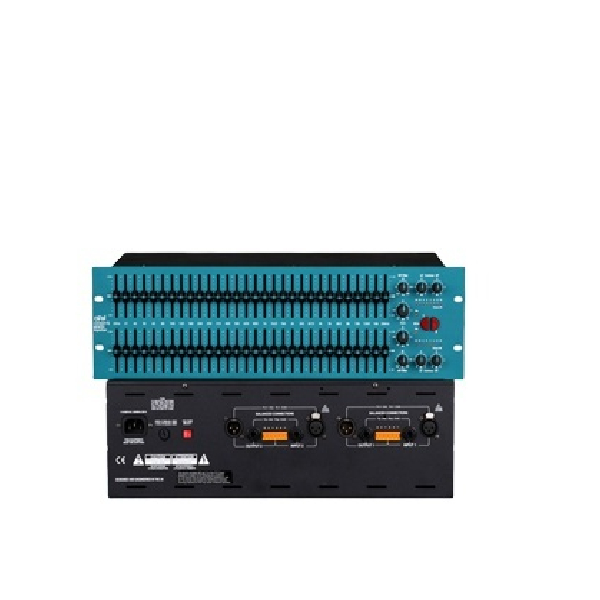

يوفر BSS Audio المعادل الرسومي Opal FCS-966 Constant Q Graphic Equalizer مع مرشحات محيطية LF و HF منفصلة يمكنها تغيير توازن الصوت العام دون الإخلال بغرفة مفصلة أو استجابة مكبر الصوت.تم العثور على المعادلات الرسومية في كل تطبيق صوت تقريبًا ، من تحديد الغرفة إلى التحكم في التغذية الراجعة وتحلية الصوت العامة.باستخدام Opal Constant Q ، يمكنك الاستفادة بشكل أكبر من المخففات في كل طرف من طرفي المقياس من أجل دقة عمل EQ في نطاق أوسع من الإعدادات.
هذه المرشحات عبارة عن تعزيزات موسيقية لطيفة للغاية وتقطيع فلاتر الرفوف التي يمكن استخدامها لإضافة (أو إزالة) تأثيرات الغرفة التي تتغير مع درجة الحرارة أو أعداد الجمهور أو الرطوبة.
يمكن إجراء كل هذه التأثيرات بسهولة دون الإخلال بإعدادات الخافت المهمة التي تم إجراؤها بالفعل.
فلاتر Q الثابتة يستخدم الجيل الحديث من معادلات الرسوم البيانية الهيكل الثابت Q ، الذي ابتكره BSS Audio ، مما يعني أن عرض المرشح ثابت بغض النظر عن إعداد كسب الخافت.
مقارنةً بأسلوب المرشحات 'الدوران' السابق ، توفر فلاتر Constant Q تفاعلًا أكثر سلاسة وأكثر قابلية للتنبؤ بين الخافتات المجاورة ومنحنى EQ الناتج يشبه إلى حد كبير مواضع الخافت الفعلية.
المزيد من التحكم في الكسب لكل مرشح يحتوي كل خافت EQ على +/- 15 ديسيبل من الكسب القابل للتعديل ، أكثر من العديد من المعادلات الرسومية التنافسية.الخافتات عبارة عن أنواع 45 مم ذات رمي طويل للتحكم الدقيق.
مرشح دقيق يتوفر أيضًا في FCS-966 مرشح تمرير عالي قابل للكنس يمكن استخدامه بشكل فعال للغاية لتقييد خرج الطاقة المنخفضة لتحسين أداء مكبر الصوت ومكبرات الصوت.تستفيد أجهزة مراقبة المسرح أيضًا من تطبيق مرشح الترددات العالية لإزالة إشارات الجهير (على سبيل المثال من الأوتاد الصوتية فقط).
القياس تؤمن BSS Audio بتزويد المهندسين بالمعلومات ، ويظهر مقياس LED المكون من 8 مقاطع لـ FCS-966 مستوى الإخراج ويحذر من اقتطاع الإشارة داخل EQ.عندما يتم تحويل الوحدة إلى تجاوز ، سيقرأ العداد مستوى الإدخال ، مما يسمح بالمطابقة الدقيقة للإشارات 'الجافة' والمعادلة باستخدام التحكم في الكسب.
تجاوز المركز عندما يكون أي خافت لمعادل الصوت في موضع كاشف المركز ، يتم تجاوز المرشح تلقائيًا للحصول على الأداء الأمثل.
المدخلات / المخرجات جميع مدخلات ومخرجات FCS-966 متوازنة إلكترونيًا ، مع موازنة محولات اختيارية.لتسهيل تثبيت FCS-966 ، توجد ثلاثة موصلات مختلفة للواجهة: XLR من النوع ، ومقبس 1/4 'TRS ومحطات برغي Phoenix / Combicon.
ترحيل تجاوز تقوم أزرار EQ IN بتبديل مسار EQ إلى الدائرة.عند إيقاف التشغيل أو انقطاع التيار الكهربائي ، يقوم المرحل عالي الجودة بتبديل إشارة الإدخال مباشرةً إلى موصلات الإخراج.
أوصاف التحكم * الخافتات - 30 خافتًا لمرشح EQ على مراكز ISO ، لكل منها كسب اسمي +/- 15 ديسيبل.كاشف مركزي إيجابي على خافتات دقيقة للرمي بطول 45 مم * مرشح HP - مرشح تمرير عالي قابل للكسر ، تردد قابل للتعديل من OUT (مسطح) حتى 250 هرتز * محيط LF - مرشح رفوف ناعم ، +/- 6 ديسيبل من الكسب عند 50 هرتز * محيط HF - سلس مرشح الأرفف ، +/- 6 ديسيبل من الكسب عند 14 كيلو هرتز * GAIN - يستخدم لتعديل اكتساب الوحدة بشكل عام.قابل للتعديل من - اللانهاية إلى + 10 ديسيبل * CLIP - كاشف مقطع ثلاثي النقاط يشير إلى اللون الأحمر عند اقتصاص الإشارة الداخلية في أي نقطة من النقاط الثلاث الحرجة * مقياس LED - يُظهر مستوى إشارة الإخراج (إشارة الإدخال عند تجاوز EQ) من -24dBu إلى + 18dBu في 8 خطوات
مواصفات المعادل الرسومي BSS Audio Opal FCS-966:
تم ضبط مرشح HP على OUT.GAIN و HF و LF وجميع الخافتات مضبوطة على 0
قسم المدخلات مقاومة الإدخال: 10kOhm ، متوازن إلكترونيًا الحد الأقصى لمستوى الإدخال:> + 20dBu CMRR:> -40dB @ 1kHz
قسم الإخراج مقاومة الخرج: <50 أوم ، مستوى خرج متوازن إلكترونيًا:> + 20 ديسيبل إلى 600 أوم
المرشحات التحكم في مرشح HP: OUT إلى 250Hz @ 12dB / octave LF contour: +/- 6dB shelving @ 50Hz 6dB / octave HF contour: +/- 6dB shelving @ 14kHz 6db / octave FREQUENCY bands: +/- 15dB on ISO Centers with Q Q من 4
الأداء العام استجابة التردد: 5 هرتز إلى 45 كيلو هرتز +/- 1 ديسيبل الضوضاء: <-94 ديسيبل 22 هرتز إلى 22 كيلو هرتز النطاق الديناميكي:> 115 ديسيبل نقاش متقاطع:> -80 ديسيبل @ 1 كيلو هرتز تشويه: <0.005٪ THD (قياس 80 كيلو هرتز BW) 20 هرتز -20 كيلو هرتز.التحكم في الكسب: + 10 ديسيبل إلى - الأبعاد اللامتناهية: 19 '× 5.25 ' × 7.1 '(483 مم × 134 مم × 180 مم) الوزن: 6.6 أرطال (3 كجم) ، طاقة التيار المتردد غير المغلفة: 115/230 فولت تيار متردد ، 50/60 هرتز ، 30 فولت أمبير .
